フランジ式・差込式塩ビ ボリュームダンパーPVC

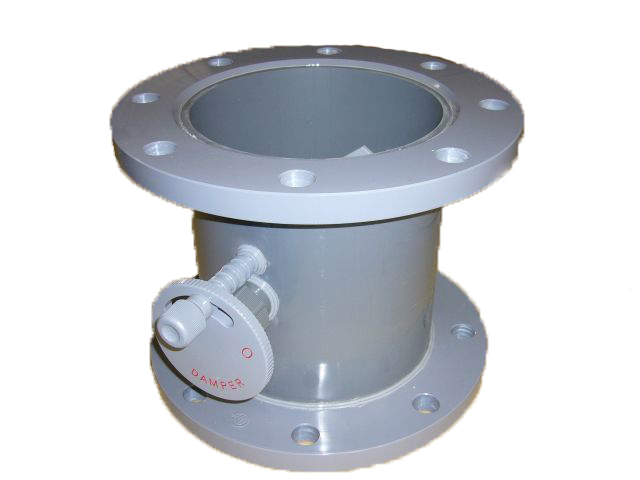

フランジ式

塩ビ板・パイプの加工を、耐食性と加工性を活かして様々な用途に合わせて提案・設計・製作しています。今まで塩ビの専門業者に頼らざるを得なかった塩ビのダクト加工、ダクト工事をお客様の手で出来るようにパーツ単位で製作(現場溶接不要)してお届けします。
ポンチ絵などあれば納り図面作成致します。お気軽にご相談下さい!

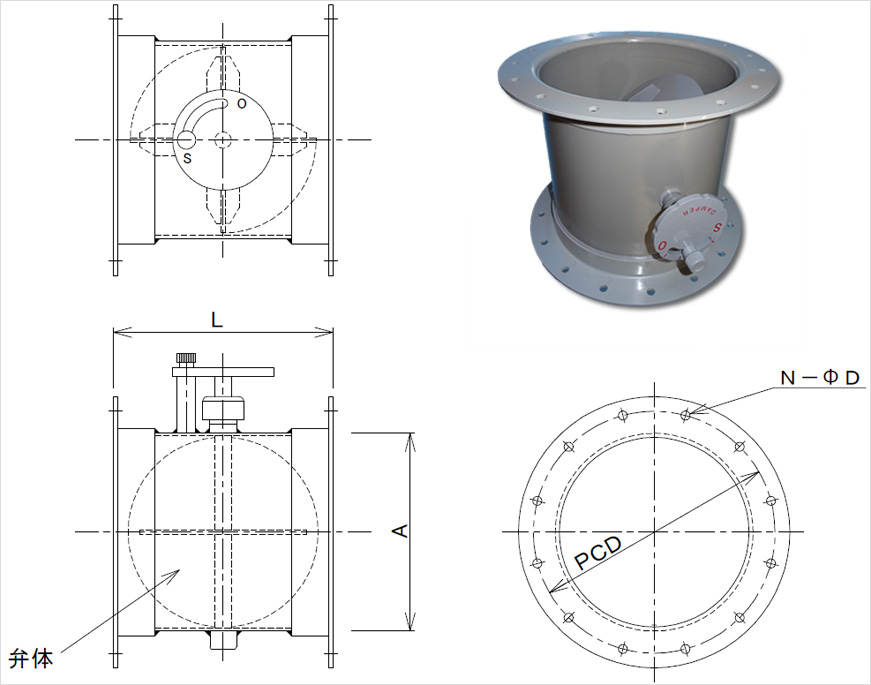

フランジ式
呼サイズ A(Φ) H PCD N-Φ ボルトサイズ
150 165 200 206 8-Φ10 M 8×30
200 216 250 264 12-Φ10 M 8×30
250 267 300 322 12-Φ10 M 8×30
300 320 350 382 16-Φ12 M10×30
350 370 400 432 16-Φ12 M10×30
400 420 450 482 20-Φ14 M12×35
450 470 500 540 24-Φ14 M12×35
500 520 550 590 24-Φ14 M12×35
600 612 650 672 24-Φ14 M12×35

●弁体は密封構造ではありません。
●L寸法指定可能です。

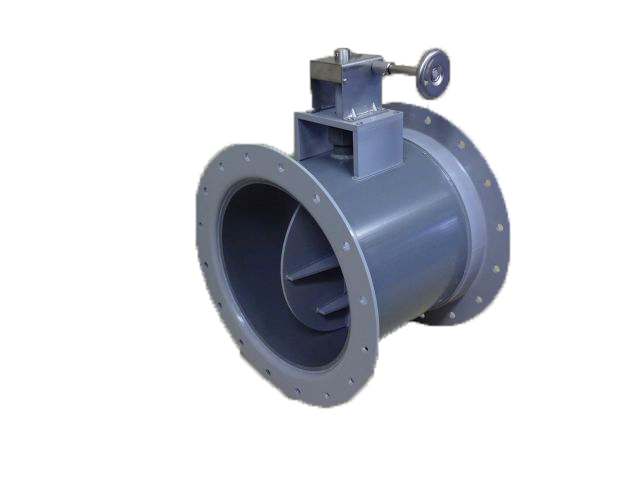

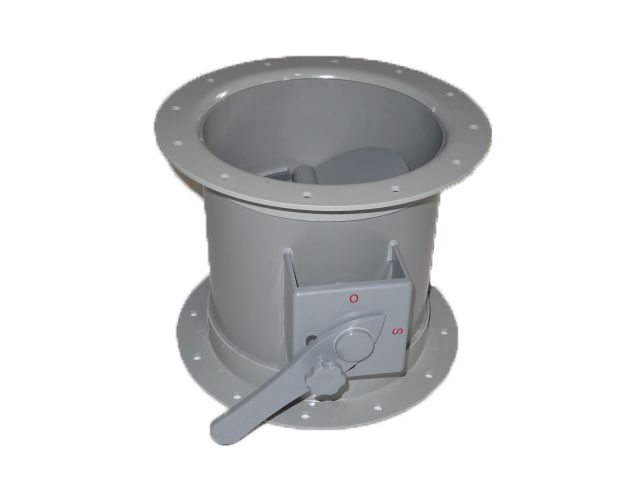

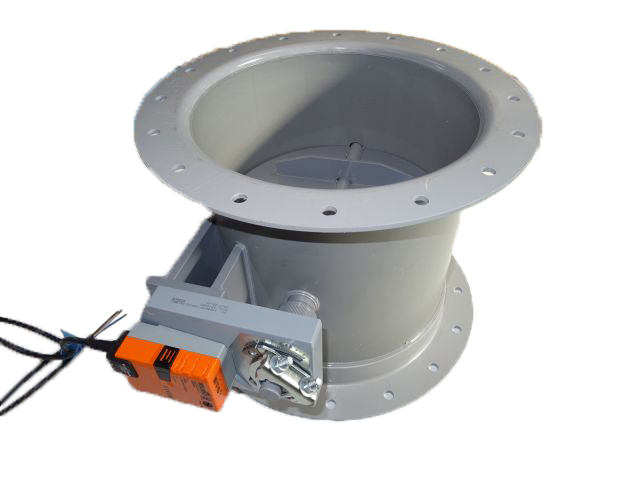

●レバー式・SUSウォームギア式も対応します。

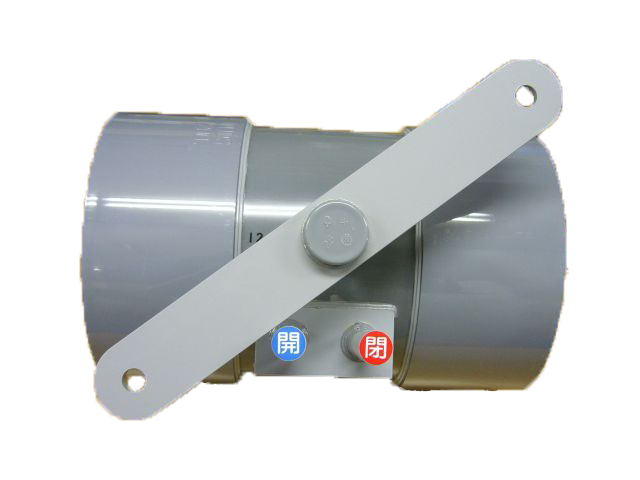

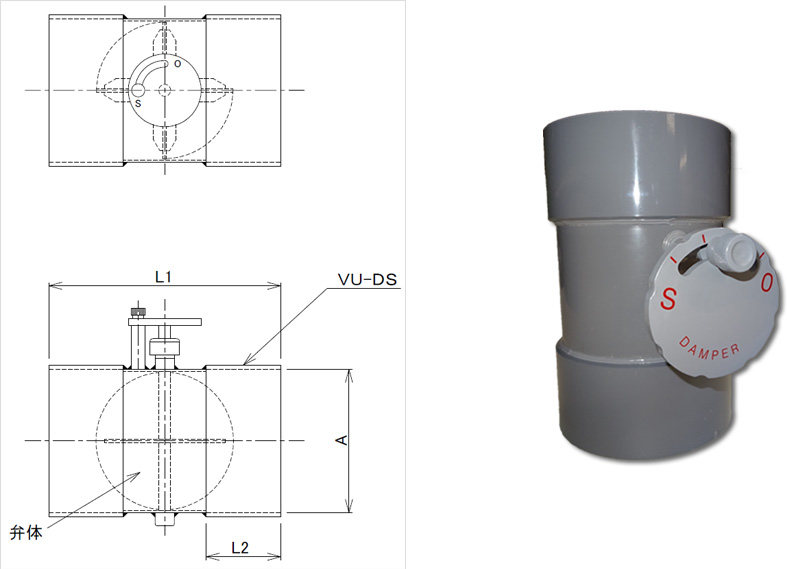

差込式

塩ビ板・パイプの加工を、耐食性と加工性を活かして様々な用途に合わせて提案・設計・製作しています。今まで塩ビの専門業者に頼らざるを得なかった塩ビのダクト加工、ダクト工事をお客様の手で出来るようにパーツ単位で製作(現場溶接不要)してお届けします。
ポンチ絵などあれば納り図面作成致します。お気軽にご相談下さい!

フランジ式
呼サイズ A差込管径(Φ) L1 L2 仕切価格
75 89 140 40 ¥6,500
100 114 220 50 ¥8,200
125 140 250 65 ¥9,700
150 165 300 80 ¥10,600
200 216 350 105 ¥12,800
250 267 400 120 ¥14,600
300 318 430 140 ¥17,200
350 370 500 170 ¥21,400
400 420 530 200 ¥28,000

●弁体は密封構造ではありません。
●L1寸法指定可能です。

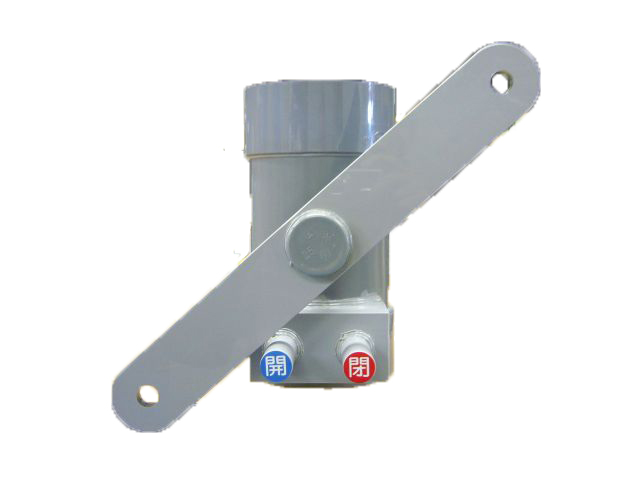

●レバー式・SUSウォームギア式も対応します。
